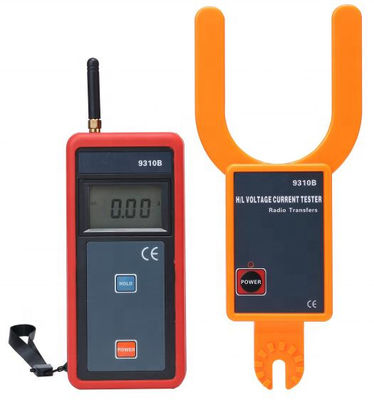

वायरलेस उच्च और निम्न वोल्टेज फोर्क एम्पमीटर

कार्य

उच्च वोल्टेज एसी करंट माप, निम्न वोल्टेज एसी करंट, ऑनलाइन एसी करंट मॉनिटरिंग

विद्युत आपूर्ति

डीसी 6 वी क्षारीय सूखी बैटरी (1,5 वी एएए × 4)

परीक्षण विधि

संपर्क रहित यूटीसी

हस्तांतरण विधि

433MHz वायरलेस ट्रांसमिशन, ट्रांसमिशन दूरी लगभग 100 मीटर है

प्रदर्शन मोड

4-अंकीय एलसीडी डिस्प्ले, बैकलाइट फंक्शन, मंद स्थानों के लिए उपयुक्त

एलसीडी आकार

47 मिमी × 28.5 मिमी

उपकरण का आकार

डिटेक्टरः चौड़ाई 107mm × ऊंचाई 252mm × मोटाई 31mm; रिसीवरः चौड़ाई 78mm × ऊंचाई 212mm × मोटाई 41mm

जबड़े का आकार

φ68 मिमी

इन्सुलेशन रॉड का आकार

φ45 मिमी, बंद अवस्था 1150 मिमी, विस्तारित अवस्था 5000 मिमी।

इन्सुलेटिंग रॉड वोल्टेज स्तर

110 केवी

नमूनाकरण दर

2 बार/सेक

माप सीमा

0.00A ~ 9999A (50/60Hz स्वचालित)

संकल्प

0.01A

शिफ्ट

0.00A ~ 9999A पूरी तरह से स्वचालित गियर शिफ्ट

परीक्षण की सटीकता

± 2% ± 5dgt (तार यू के आकार के जबड़े के नीचे के केंद्र के पास स्थित है, 23°C±2°C)

स्थिति त्रुटि

परीक्षण के तहत तार यू के आकार के जबड़े के निचले छोर के केंद्र के रूप में करीब संभव होना चाहिए

डाटा भंडारण

99 समूहों, "एमईएम" प्रतीक भंडारण प्रक्रिया के दौरान इंगित करता है, और "पूर्ण" प्रतीक के झिलमिलाहट प्रदर्शन से पता चलता है कि भंडारण भरा है

लाइन वोल्टेज

60kV से नीचे के नंगे तारों का परीक्षण (अछूता छड़ी, पूरी तरह से विस्तारित दूरबीन अछूता छड़ी के साथ संचालन)

डेटा का भंडारण

सामान्य परीक्षण मोड में, डेटा रखने के लिए HOLD कुंजी दबाएं, "HOLD" प्रतीक प्रदर्शित होता है, और फिर रद्द करने के लिए HOLD कुंजी दबाएं

डाटा एक्सेस

"एमआर" प्रतीक दर्शाता है कि संग्रहीत डेटा ऊपर और नीचे पलटा जा सकता है

ओवरफ्लो डिस्प्ले

ओवर-रेंज ओवरफ्लो फंक्शनः "ओएल ए" प्रतीक का प्रदर्शन

कोई संकेत संकेत नहीं

जब रिसीवर प्रेषित संकेत प्राप्त नहीं करता है, तो "नहीं-" प्रतीक गतिशील रूप से प्रदर्शित होता है

स्वतः बंद

बिजली पर के बारे में 15 मिनट के बाद, मीटर स्वचालित रूप से बैटरी की खपत को कम करने के लिए बंद हो जाएगा

बैटरी वोल्टेज

जब बैटरी वोल्टेज 4.8V से कम है, रिसीवर बैटरी कम वोल्टेज प्रतीक प्रदर्शित करेगा "", बैटरी को बदलने के लिए याद दिलाता है

उपकरण की गुणवत्ता

डिटेक्टरः 235 ग्राम (बैटरी सहित), रिसीवरः 280 ग्राम (बैटरी सहित, कुल भार)

मीटर काः 2300g (इलाजिंग रॉड और बैटरी सहित)

कार्य तापमान और आर्द्रता

- 10°C ~ 40°C; 80% आरएच से कम

परेशान करना

315MHz, 433MHz सह आवृत्ति संकेत हस्तक्षेप से बचने की कोशिश करें

डायलेक्ट्रिक शक्ति

एसी 220kV/rms (दूरबीन अछूता छड़ी पूरी तरह से खोला गया है, दोनों सिरों के बीच)

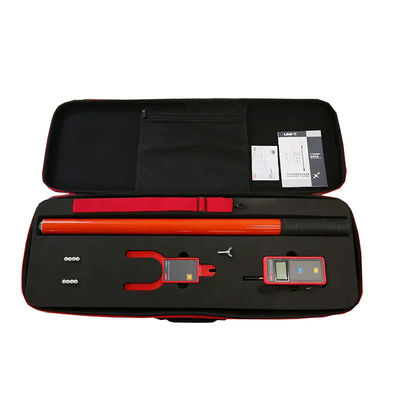

आकस्मिक सामान

क्लैंप मीटरः 1 टुकड़ा; रिसीवरः 1 टुकड़ा; दूरबीन अछूता छड़ीः 1 टुकड़ा;

बैटरी LR03: 8 टुकड़े; कपड़े का बैगः 1 टुकड़ा
